R系列快速响应称重信号隔离模块

  •     原理图



        频率响应图(参见应用笔记)

     延迟时间图(参见应用笔记)

           接线图



              尺寸图

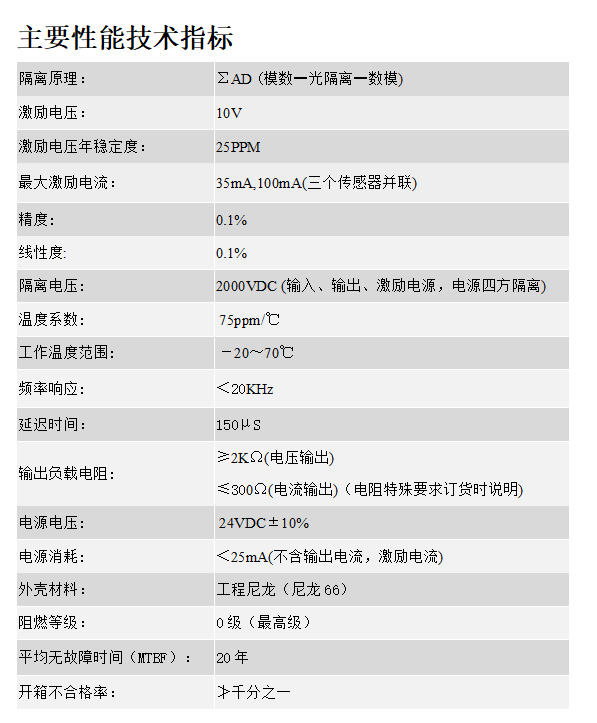

适用于应变拉压传感器
输入输出范围
     输入信号: 应变传感器输出的毫伏信号
    输出信号: 0~5V, -5V~+5V, 0~10V, 4~20mA ,0~10mA, 0~20mA及其他用户指定的规格。
     电    源: 直流24V,15V,12V,±12V

订货型号     AM - R- SG[传感器灵敏度]/ 输出信号 [ 若不注明为24V直流供电]
例如:AM - R– SG[2.2mV/V]/B5意为对应每伏激励电压输出2.2毫伏的传感器输出±5V。
通常使用此类传感器时,为了计算方便经常会把多个传感器并联使用,这需要激励电源输出更大电流。本产品内带的激励电源有输出35毫安(带动一个传感器),100毫安(带动三个传感器),请于订货时说明。
