W系列电位计信号隔离器

可选导轨供电方式
输入输出范围
输入信号: ±10mV,±75mV,±100mV,±5V,±10V,±10mA,±20mA及其他用户指定的规格。
输出信号: ±5V,±10V,0~5V,0~10V,0~20mA,4~20mA及其他用户指定的规格。
电 源: 直流24V，交直流85—285V或其他用户指定规格。

订货型号
AM - W -输入信号/输出信号【颜色】W:白色壳体，G：工业灰蓝色壳，B：黑色壳体
例如：AM - W - B5/B5【W】
意为输入 -5V~+5V，输出 -5V~+5V ，白色壳体

适用于应变拉压传感器（如称重场合）
输入输出范围
输入信号: 应变传感器输出的毫伏信号
输出信号: 0～5V, -5V～+5V, 0～10V, 4～20mA ,0～10mA, 0～20mA及其他用户指定的规格。
电 源: 直流24V

订货型号
AM-W-SG[传感器灵敏度]/ 输出信号【颜色】 W:白色壳体，G：工业灰蓝色壳，B：黑色壳体
例如:AM - W – SG[2.2mV/V]/B5【W】
意为对应每伏激励电压输出2.2毫伏的传感器，输出±5V , 白色壳体
通常使用此类传感器时，为了计算方便经常会把多个传感器并联使用，这需要激励电源输出更大电流。
本产品内带的激励电源有输出35毫安（带动一个传感器），100毫安（带动三个传感器），200毫安（带动四个传感器以上），请于订货时说明。

可选导轨供电方式
输入输出范围
输入信号: 0～10mV, 0～30mV, 0～50mV, 0～75mV,±75mV, 0～1mA及其他用户指定的规格。
输出信号: 0～5V, 1～5V, 0～10V, -10V～+10V,0～10mA, 0～20mA, 4～20mA及其他用户指定的规格。
电 源: 直流24V，交直流85—285V或其他用户指定规格。

订货型号
AM - W- 输入信号 / 输出信号【颜色】W:白色壳体，G：工业灰蓝色壳，B：黑色壳体
例：AM-W-V75/I4【W】
意为输入0~75mV，输出4～20mA，白色壳体

可选导轨供电方式
电流输出模块适用于比例阀，伺服电机驱动的场合
输入输出范围
输入信号: 交直流±100mV,±5V,±10V及其他用户指定的规格。
输出信号: 交直流≤±100mA的电流信号，±5V,±10V及其他用户指定的规格
电 源: 直流24V，交直流85—285V或其他用户指定规格。

订货型号
AM-W-输入信号/输出信号【颜色】W:白色壳体，G：工业灰蓝色壳，B：黑色壳体
例如：AM - W - BU5/BI80【W】
意为输入 -5V~+5V，输出 -80mA~+80mA ，白色壳体

可选导轨供电方式
输入输出范围
输入信号: DC0~100V,0～150V,0～300V, 0～450V, 0～1000V, 0~1A,0~2A,0~5A及其他用户指定的规格。
输出信号: 0～5V, 0～10V, 4～20mA及其他用户指定的规格。
电 源: 直流24V，交直流85—285V或其他用户指定规格。

订货型号
AM - W-输入信号 / 输出信号 【颜色】W:白色壳体，G：工业灰蓝色壳，B：黑色壳体
例如：AM-W-DC1000/I4【W】
意为输入DC 0~1000V，输出4～20mA ，白色壳体

可选导轨供电方式
可监测工频、中频、可控硅电源。
输入输出范围
输入信号: 交流0～100V, 0～300V, 0～450V, 0～650V, 0～1000V, 交流0～1A, 0～5A及其他用户指定的规格。
输出信号: 0～5V, 1～5V, 0～10V, 4～20mA及其他用户指定的规格。
电 源: 直流24V，交直流85—285V或其他用户指定规格。

订货型号
AM - W-AC输入信号 / 输出信号 【颜色】W:白色壳体，G：工业灰蓝色壳，B：黑色壳体
例： AM - W-AC100/I4【W】
意为输入AC0~100V，输出4～20mA, 白色壳体

可选导轨供电方式
输入输出范围
输入信号: 0～5V, 0～10V, 0～20mA, 4～20mA及其他用户指定的规格。
输出信号: 三路互相隔离的0～5V, 0～10V, 0～20mA, 4～20mA及其他用户指定的规格。
电 源: 直流24V

订货型号
AM -W- 输入信号 / 输出信号1、输出信号2、输出信号3 【颜色】W:白色壳体，G：工业灰蓝色壳，B：黑色壳体
例：AM –W – I4/I4.I4.I4【W】
意为输入4～20mA ，输出三路4～20mA ， 白色壳体

可选导轨供电方式
输入输出范围
输入信号: Pt100,Pt1000,Cu50,Cu100型热电阻及其他用户指定的规格。
输出信号: 输出信号与输入温度值成线性关系0～5V, 4～20mA, 1～5V, 0～10V, 0～10mA, 0～20mA,及其他用户指定的规格。(此产品有一入二出规格)
电 源: 直流24V，交直流85—285V或其他用户指定规格。

订货型号
AM - W- RTD [热电阻型号]/ 输出信号[温度范围]【颜色】W:白色壳体，G：工业灰蓝色壳，B：黑色壳体
一入二出型号
AM - W - RTD[热电阻型号]/ 输出信号1, 输出信号2[温度范围]【颜色】W:白色壳体，G：工业灰蓝色壳，B：黑色壳体
例：AM – W -RTD[Pt00]/I4[0~200℃]【W】
意为输入热电阻Pt100 0~200℃ ，输出4~20mA ， 白色壳体

可选导轨供电方式
输入输出范围

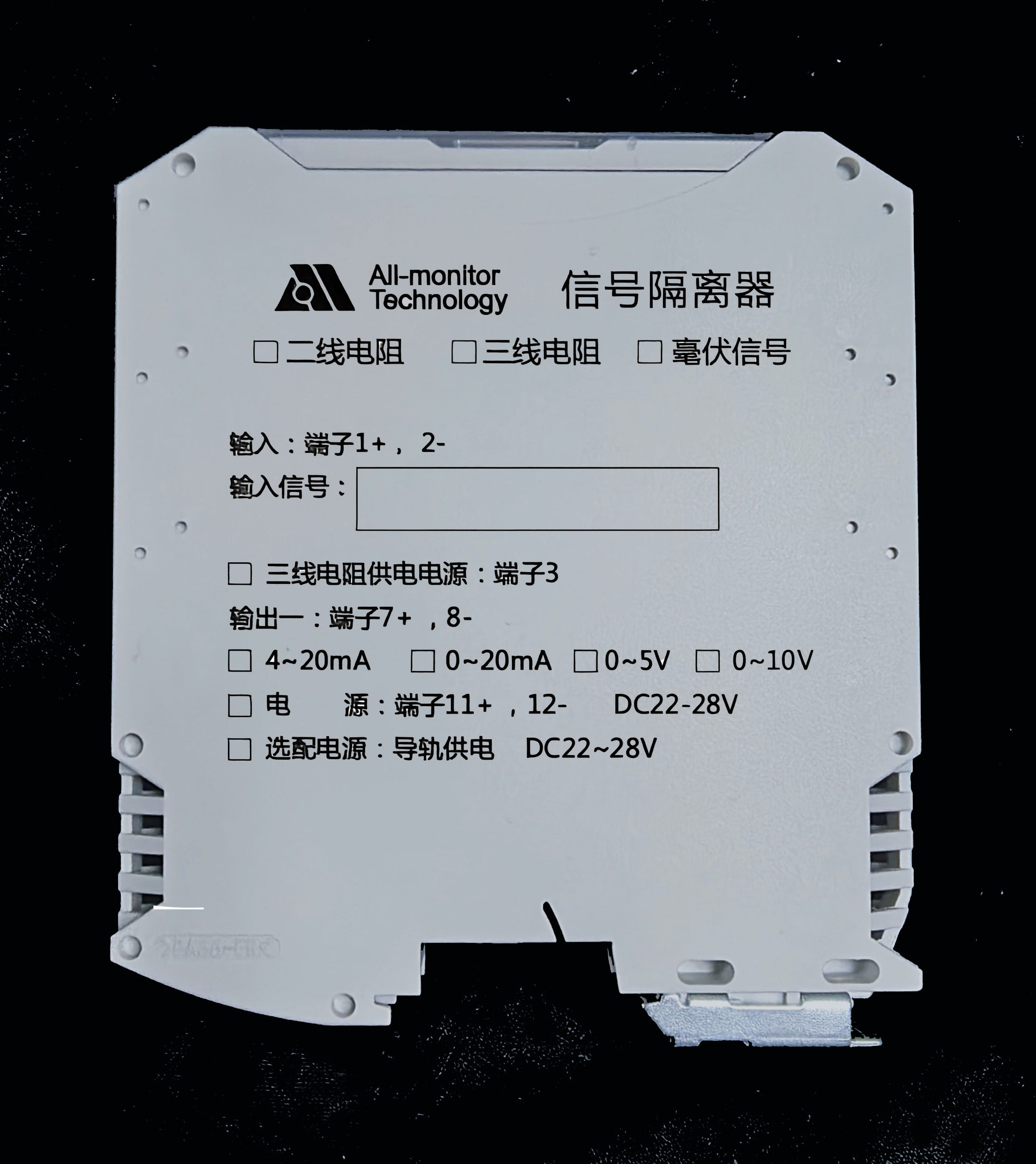

输入信号: 三线电位计类（如电位计式远传压力表，某些位移传感器）信号0～1kΩ, 0～2kΩ, 0～5kΩ, 0～10kΩ,及其他用户指定的规格。
输出信号: 0～5V, 1～5V, 0～10V, -10V～+10V,0～10mA, 0～20mA, 4～20mA及其他用户指定的规格。
电 源: 直流24V

订货型号
AM - W- POT[电位计阻值] / 输出信号 【颜色】W:白色壳体，G：工业灰蓝色壳，B：黑色壳体
例：AM –W – POT/I4[0~10KΩ] 【W】
意为输入0~10KΩ，输出4～20mA，白色壳体

可选导轨供电方式
输入输出范围
输入信号:位移传感器信号0～1kΩ, 0～2kΩ, 0～5kΩ, 0～10kΩ,及其他用户指定的规格。
输出信号: 0～5V, 4～20mA及其他用户指定的规格。
电 源: 直流24V

订货型号
AM -W-R [电阻阻值]/ 输出信号 【颜色】W:白色壳体，G：工业灰蓝色壳，B：黑色壳体
例如：AM -W-R/I4[0~10KΩ]【W】
意为输入0~10KΩ，输出4～20mA, 白色壳体

可选导轨供电方式
输入输出范围
输入信号: K,T,E,J,S,B,R,WL3-WL25, WL5-WL26型热电偶及其他用户指定的规格。
输出信号: 输出信号与输入毫伏值成线性关系0～5V, 0～10V, 0～20mA, 4～20mA, 及其他用户指定的规格。
此产品有智能型规格，输出信号与输入温度成线性关系。
电 源: 直流24V

订货型号
AM - W- TC [热电偶型号]/ 输出信号[温度范围][若不注明为24V直流供电] 【颜色】W:白色壳体，G：工业灰蓝色壳，B：黑色壳体
智能型型号
AM –W - iTC [热电偶型号]/ 输出信号[温度范围]【颜色】W:白色壳体，G：工业灰蓝色壳，B：黑色壳体
例：AM – W -TC[K]/I4[0~1000℃]【W】
意为输入K型热电偶 0~1000℃ ，输出4~20mA ， 白色壳体

可选导轨供电方式
输入输出范围
输入信号: 两路0～5V, 0～10V, 0～20mA, 4～20mA及其他用户指定的规格。
输出信号: 两路互相隔离的0～5V， 0～10V， 0～20mA, 4～20mA的任意组合。
电 源: 直流24V

订货型号
AM - W- 输入信号1、输入信号2 / 输出信号1、输出信号2【颜色】W:白色壳体，G：工业灰蓝色壳，B：黑色壳体
例：AM -W-I4.I4/I4.I4【W】
意为输入两路4~20mA ， 输出两路4~20mA，白色壳体

可选导轨供电方式
输入输出范围
输入信号: 0～5V, 0～10V, 0～20mA, 4～20mA及其他用户指定的规格。
输出信号: 两路互相隔离的0～5V, 0～10V, 0～20mA, 4～20mA的任意组合。
电 源: 直流24V，交直流85—285V或其他用户指定规格。


订货型号
AM - W- 输入信号 / 输出信号1、输出信号2 【颜色】W：白色壳体，G：工业灰蓝色壳，B：黑色壳体
例：AM -W-I4/I4.I4【W】
意为输入4~20mA ， 输出两路4~20mA ，白色壳体

可选导轨供电方式
输入输出范围
输入信号: 0～5V, 0～10V，0～20mA, 4～20mA及其他用户指定的规格。
输出信号: 0～5V, 1～5V, 0～10V, 0～10mA, 0～20mA, 4～20mA及其他用户指定的规格。
电 源: 直流24V，交直流85—285V或其他用户指定规格。

订货型号
AM -W-输入信号 / 输出信号【颜色】W:白色壳体，G：工业灰蓝色壳，B：黑色壳体
例：AM -W-I4/I4【W】
意为输入4~20mA , 输出4~20mA，白色壳体

输入输出范围
输入信号: 4～20mA
输出信号: 4～20mA
不需外接电源，八路集成低成本（每路售价50元），且节省机柜空间

订货型号 AM - T - 输入信号 / 输出信号P - 8

四入四出隔离模块大大节省了机柜空间，相当于每路信号隔离只占用5.5mm厚度。
四入四出隔离模块采用导轨内部供电方式，减少了接线工作量，提高了可靠性。
输入输出范围
输入信号: 0～5V, 1～5V, 0～10mA, 0～20mA, 4～20mA, 0~100mV, -100mV~+100mV, 0～10V, -5V～+5V, -10V～+10V及其他用户指定的规格。
输出信号: 0～5V, 1～5V, 0～10V, -10V～+10V, 0～10mA, 0～20mA, 4～20mA及其他用户指定的规格。
电 源: 直流24V

订货型号：AM -T-输入信号 / 输出信号-4

输入输出范围
输入信号: 0～5V, 1～5V, 0～10mA, 0～20mA, 4～20mA, 0～10V, -5V～+5V, -10V～+10V及其他用户指定的规格。
输出信号: 0～5V, 1～5V, 0～10V, -10V～+10V,0～10mA, 0～20mA, 4～20mA, 20～4mA,5～0V，正负50mA的双向恒流输出及其他用户指定的规格。
电 源: 直流24V，15V，12V，±12V，交直流85—285V或其他用户指定规格。

订货型号 AM - T- 输入信号 / 输出信号 [ 若不注明为24V直流供电]
【有薄壳、厚壳两款外观可供选择】
注： 220V供电接线图详见附图1
220V供电尺寸图详见附图2

输入输出范围
输入信号: 0～5V, 1～5V, 0～10mA, 0～20mA, 4～20mA, 0～10V, -5V～+5V, -10V～+10V及其他用户指定的规格。
输出信号: 0～5V, 1～5V, 0～10V, -10V～+10V,0～10mA, 0～20mA, 4～20mA, 20～4mA,5～0V及其他用户指定的规格。
电 源: 直流24V，15V，12V，±12V或其他用户指定规格。

订货型号 AM - R- 输入信号 / 输出信号 [ 若不注明为24V直流供电]

输入输出范围
输入信号: 0～10mV, 0～30mV, 0～50mV, 0～75mV, ±75mV, 0～1mA及其他用户指定的规格。
输出信号: 0～5V, 1～5V, 0～10V, -10V～+10V,0～10mA, 0～20mA, 4～20mA及其他用户指定的规格。
电 源: 直流24V，15V，12V，±12V，交直流85—285V或其他用户指定规格。

订货型号 AM - T- 输入信号 / 输出信号 [ 若不注明为24V直流供电 ]
【有薄壳、厚壳两款外观可供选择】
注：220V供电接线图详见附图1
220V供电尺寸图详见附图2

输入输出范围
输入信号: 0～10mV, 0～30mV, 0～50mV, 0～75mV,±75mV,0～1mA及其他用户指定的规格。
输出信号: 0～5V, 1～5V, 0～10V, -10V～+10V,0～10mA, 0～20mA, 4～20mA及其他用户指定的规格。
电 源: 直流24V，15V，12V，±12V，或其他用户指定规格。

订货型号 AM - R- 输入信号 / 输出信号 [ 若不注明为24V直流供电]

输入输出范围
输入信号: K,T,E,J,S,B,R,WRE3-WRE25型热电偶及其他用户指定的规格。
输出信号: 输出信号与输入毫伏值成线性关系0～5V, 1～5V, 0～10V, 0～10mA, 0～20mA, 4～20mA, 及其他用户指定的规格。(此产品有一入二出规格)
此产品有智能型规格，输出信号与输入温度成线性关系。
电 源: 直流24V，15V，12V，±12V，交直流85—285V或其他用户指定规格。

订货型号 AM - T- TC [热电偶型号]/ 输出信号[温度范围][若不注明为24V直流供电]
一入二出型号 AM – T - TC [热电偶型号]/ 输出信号1, 输出信号2[温度范围]
智能型型号 AM – T - iTC [热电偶型号]/ 输出信号[温度范围]
注： 220V供电接线图详见附图1
220V供电尺寸图详见附图2

输入输出范围
输入信号: K,T,E,J,S,B,R,WRE3-WRE25型热电偶及其他用户指定的规格。
输出信号: 0～5V, 1～5V, 0～10V, 0～10mA, 0～20mA, 4～20mA, 及其他用户指定的规格。
电 源: 直流24V，15V，12V，±12V，交直流85—285V或其他用户指定规格。

订货型号 AM - R-TC[热电偶型号]/ 输出信号[温度范围]若不注明为24V直流供电]

输入输出范围
输入信号: Pt100,Pt1000,Cu50,Cu100型热电阻及其他用户指定的规格。
输出信号: 输出信号与输入温度值成线性关系0～5V, 4～20mA, 1～5V, 0～10V, 0～10mA, 0～20mA,及其他用户指定的规格。(此产品有一入二出规格)
电 源: 直流24V，15V，12V，±12V，交直流85—285V或其他用户指定规格。

订货型号 一入一出 AM - T- RTD [热电阻型号]/ 输出信号[温度范围][若不注明为24V直流供电]
【有薄壳、厚壳两款外观可供选择】
一入二出 AM – T - RTD[热电阻型号]/ 输出信号1, 输出信号2[温度范围]
注：220V供电接线图详见附图1
220V供电尺寸图详见附图2

适用于应变拉压传感器
输入输出范围
输入信号: 应变传感器输出的毫伏信号
输出信号: 0～5V, -5V～+5V, 0～10V, 4～20mA ,0～10mA, 0～20mA及其他用户指定的规格。
电 源: 直流24V，15V，12V，±12V

订货型号 AM - T- SG[传感器灵敏度]/ 输出信号 [ 若不注明为24V直流供电]
例如:AM - T – SG[2.2mV/V]/B5意为对应每伏激励电压输出2.2毫伏的传感器输出±5V
通常使用此类传感器时，为了计算方便经常会把多个传感器并联使用，这需要激励电源输出更大电流。本产品内带的激励电源有输出35毫安（带动一个传感器），100毫安（带动三个传感器），200毫安（带动四个传感器以上），请于订货时说明。

输入输出范围
输入信号: 0～5V, 1～5V, 0～10mA, 0～20mA, 4～20mA, 0～10V, -5V～+5V, -10V～+10V及其他用户指定的规格。
输出信号: 两路互相隔离的0～5V, 1～5V, 0～10V, 0～10mA, 0～20mA, 4～20mA的任意组合。
电 源: 直流24V，15V，12V，±12V，交直流85—285V或其他用户指定规格。

订货型号 AM - T- 输入信号 / 输出信号1、输出信号2 [ 若不注明为24V直流供电]

输入输出范围
输入信号: 交流0～300V, 0～450V, 0～650V, 0～1000V, 交流0～1A, 0～5A及其他用户指定的规格。
输出信号: 0～5V, 1～5V, 0～10V, 4～20mA及其他用户指定的规格。(此产品有一入二出规格)
电 源: 直流24V，15V，12V，±12V，交直流85—285V或其他用户指定规格。

订货型号 一入一出 AM - T-AC输入信号 / 输出信号 [ 若不注明为24V直流供电]
【有薄壳、厚壳两款外观可供选择】
一入二出 AM – T - AC 输入信号/ 输出信号1, 输出信号2
注：220V供电接线图详见附图1
220V供电尺寸图详见附图2

快速响应交流变直流隔离模块


输入输出范围
输入信号:适用于非正弦波的中频交流，可控硅交流0～300V, 0～450V, 0～650V, 0～1000V, 交流0～1A, 0～5A及其他用户指定的规格。
输出信号: 0～5V, 1～5V, 0～10V, 4～20mA及其他用户指定的规格。(此产品有一入二出规格)

电 源: 直流24V，15V，12V，±12V，交直流85—285V或其他用户指定规格。

订货型号 AM - R-AC输入信号 / 输出信号 [ 若不注明为24V直流供电]
一入二出型号 AM – R- AC 输入信号/ 输出信号1, 输出信号2

输入输出范围
输入信号: DC0～150V ,0～300V, 0～450V, 0～1000V, 及其他用户指定的规格。
输出信号: 0～5V, 4～20mA及其他用户指定的规格。(此产品有一入二出规格)
电 源: 直流24V，15V，12V，±12V，交直流85—285V或其他用户指定规格。

订货型号 AM - T-输入信号 / 输出信号 [ 若不注明为24V直流供电]
一入二出型号 AM – T - 输入信号/ 输出信号1, 输出信号2
注：220V供电接线图详见附图1
220V供电尺寸图详见附图2
